Olika typer av AN-kopplingar
Förutom de klassiska AN-kopplingar som användes redan under andra världskriget så har det kommit massvis med nya varianter som öppnar möjligheter för hur man kan koppla ihop saker. I denna artikel så visar vi upp majoriteten av användbara kopplingar.
Fyra kategorier AN-kopplingar
Listan över AN-kopplingar kan delas upp i fyra kategorier:
- Slangkopplingar - Hit hör alla AN-kopplingar som monteras på en slang.
- Adaptrar - Adaptrar gängar ihop övriga gängor med slangkoppling (AN).
- Svetsanslutningar - Svetsas på produkten som sedan ansluter med slangkoppling.
- Rörkopplingar - Kläms fast på ett aluminiumrör.
- Slutsats om AN-kopplingar
1 ▼

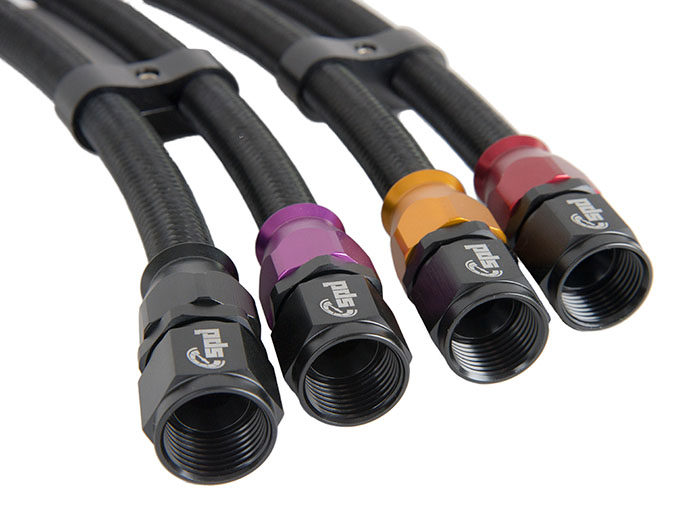

Slangkopplingar
Det finns tre huvudkategorier för slangkopplingar
- Vanlig - För AN-slang med gummikärna
- PTFE - För AN-slang med plastkärna
- Push-on För speciell Push-on slang utan yttre stålfläta
Vanliga Slangkopplingar

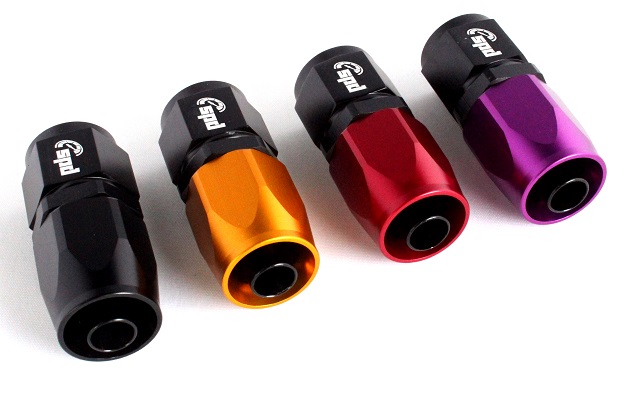

Slangkopplingar för an-slang
Slangkopplingar för slang med gummikärna finns i tre varianter från AN4-AN20 med tillhörande slang i både stålomspunnet och nylonomspunet.
-Slangkoppling
Den klassiska an-kopplingen som monteras på slang med gummikärna för att få ut en an-gänga som passar mot resten av an-systemet.
-Slangkoppling full-flow
Samma princip som ovan, men med något grövre material för att få en starkare koppling med samma flöde som en vanlig AN-koppling. Ett bra alternativ om, men behöver kraftigare kopplingar i ett system.
-Slangkoppling smidd
Kopplingar som tål tuffa tag. Dessa kopplingar kan fördelaktigt monteras där det är en utsatt miljö och slitage. Kroppen mellan presshylsa och an-gängan är smidd och har ett tjockare gods än vanliga kopplingar för att vara mer brytstarka och inte lika känsliga mot stötar och grussprut. Ofta används dessa under bilen mot t.ex växellåda och bakre diff där det är en tuff miljö.
Slangen som används har en gummikärna och är minst stålomspunnen
PTFE Slangkopplingar
Slangkoppling PTFE
Den klassiska an-kopplingen som monteras på slang med plastkärna för att få ut en an-gänga som passar mot resten av an-systemet.
-Slangkoppling full-flow PTFE
Samma princip som ovan, men med något grövre material för att få en starkare koppling med samma flöde som en vanlig AN-koppling. Ett bra alternativ om, men behöver kraftigare kopplingar i ett system.
-Slangkoppling smidd PTFE
Kopplingar som tål tuffa tag. Dessa kopplingar kan fördelaktigt monteras där det är en utsatt miljö och slitage. Kroppen mellan presshylsa och an-gängan är smidd och har ett tjockare gods än vanliga kopplingar för att vara mer brytstarka och inte lika känsliga mot stötar och grussprut. Ofta används dessa under bilen mot t.ex växellåda och bakre diff där det är en tuff miljö.
Slangen som används har en plastkärna och är minst stålomspunnen. Denna typen använder en Oliv för att täta mot slangen.
Push-on Slangkopplingar

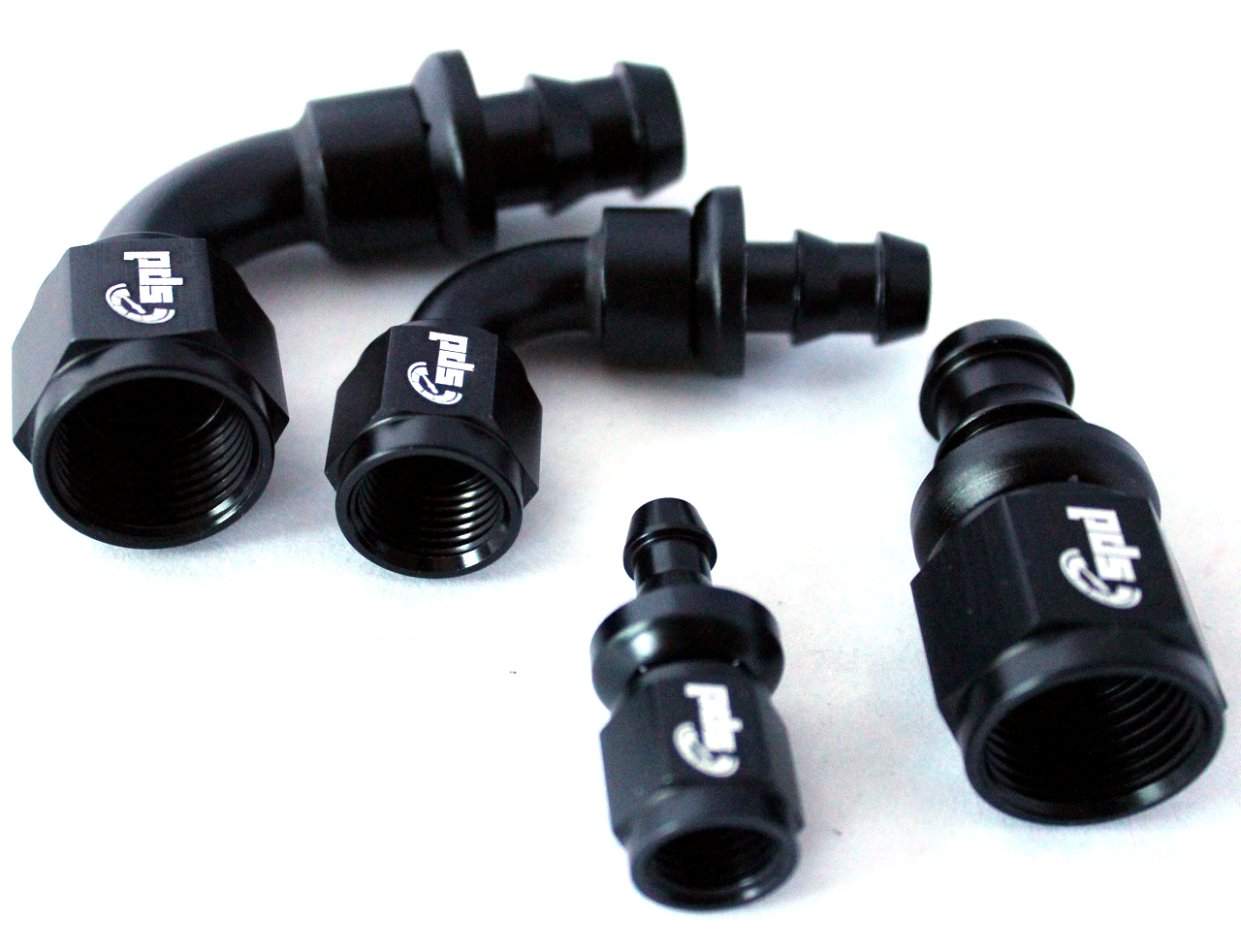

Slangkopplingar för push-on slang
Slangkopplingar push-on finns från AN4-AN12 till gummislang, så kallad push-on slang.
Om innehållande bränsle eller vätska kommer att överstiga 70 grader arbetstemperatur ska man alltid låsa med slangklämma även på en Push-on AN-koppling p.ga. att slangen vidgar sig något vid högre temperaturer.
Slangen som används är en armerad gummislang som får perfekt passform med en push-on koppling.
2 ▼
Adaptrar
Det finns många olika adaptrar. Här visar vi några:
Adapter, Skarv, Plugg, Banjo, Givaradapter, Förgasaradapter, Slangadapter, Snabbkoppling, Genomföring, Backventil, Pneumatik, ORB mm.
Vill man se alla adaptrar så finns produkterna här.
BSP - AN

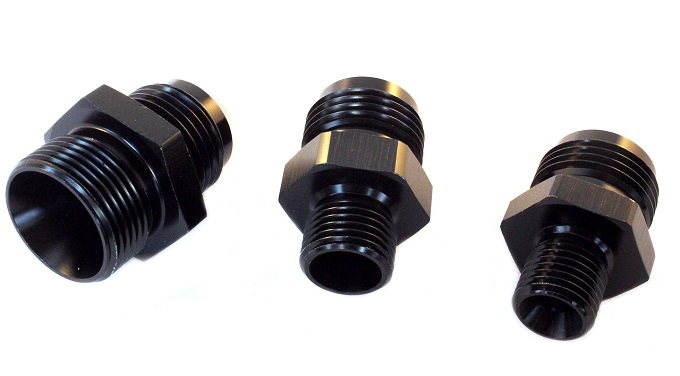

Millimeter - AN (Hona-hane)
UNF - AN
NPT - AN
Rörgänga - AN
NPT - AN
Rörgänga - AN
Quick release - Full flow
NPT - NPT reducering
NPT - Pluggar
AN - Pluggar
NPT - Pluggar (Hona)
AN - AN (Hane-Hane)
AN ORB-AN Svivel (Hona-Hane)
AN - AN (Hona-Hane)
AN-AN Svivel (Hona-Hane)
AN - AN (Hona-Hona)
AN ORB-AN
AN - Banjo
3 ▼
Svetsanslutningar
Svetsanslutningar kan kort och gott svetsas fast på olika rör och ytor för att man skall kunna montera en slangkoppling mot dem.
Svetsanslutningar hane
Svetsanslutning hane svetsas på valfri yta och används ihop med en slangkoppling. Dessa finns i både Stål, aluminium och rostfritt beroende vart man skall svetsa denna.
Svetsanslutning hane finns i storlekar AN4-AN20.

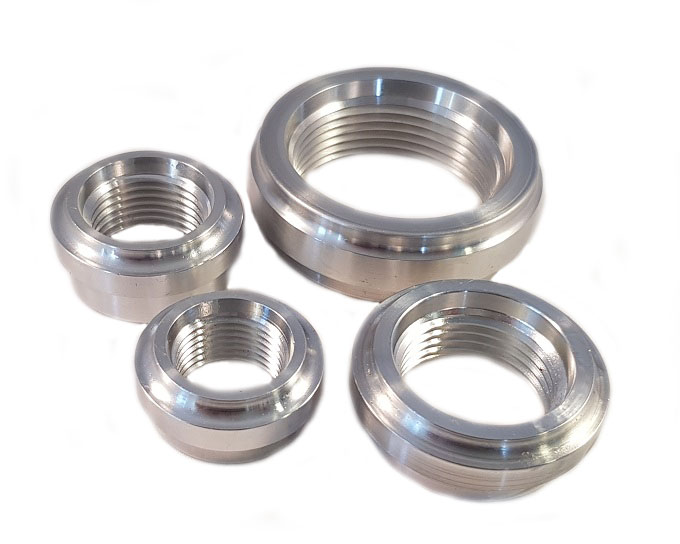

Svetsanslutningar hona
Svetsanslutning hona svetsas på valfri yta och används ihop med en adapter. Sedan monteras en slanganslutning på den adaptern.
Adapter som används kallas o-ringsadapter eller ORB.
Svetsanslutning hona finns i storlekar AN4-AN20.

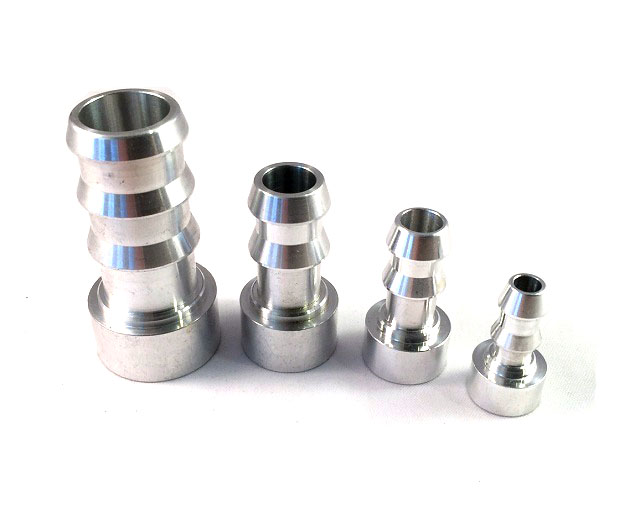

Svetsanslutningar slanganslutning
Svetsanslutning för push-on eller slanganslutning. Svetsas på valfri yta och används ihop med en slang.
Slangen som används är en armerad gummislang som får perfekt passform med en push-on koppling.
Slanganslutningar för svetsning finns från AN4 -AN16 storlek.
4 ▼
Rörkopplingar
Rörkopplingar kläms fast på ett avsett aluminiumrör med hjälp av klämringar. Detta liknar tekniken som används när PTFE-kopplingar kläms fast på PTFE slang.
Rörkopplingar

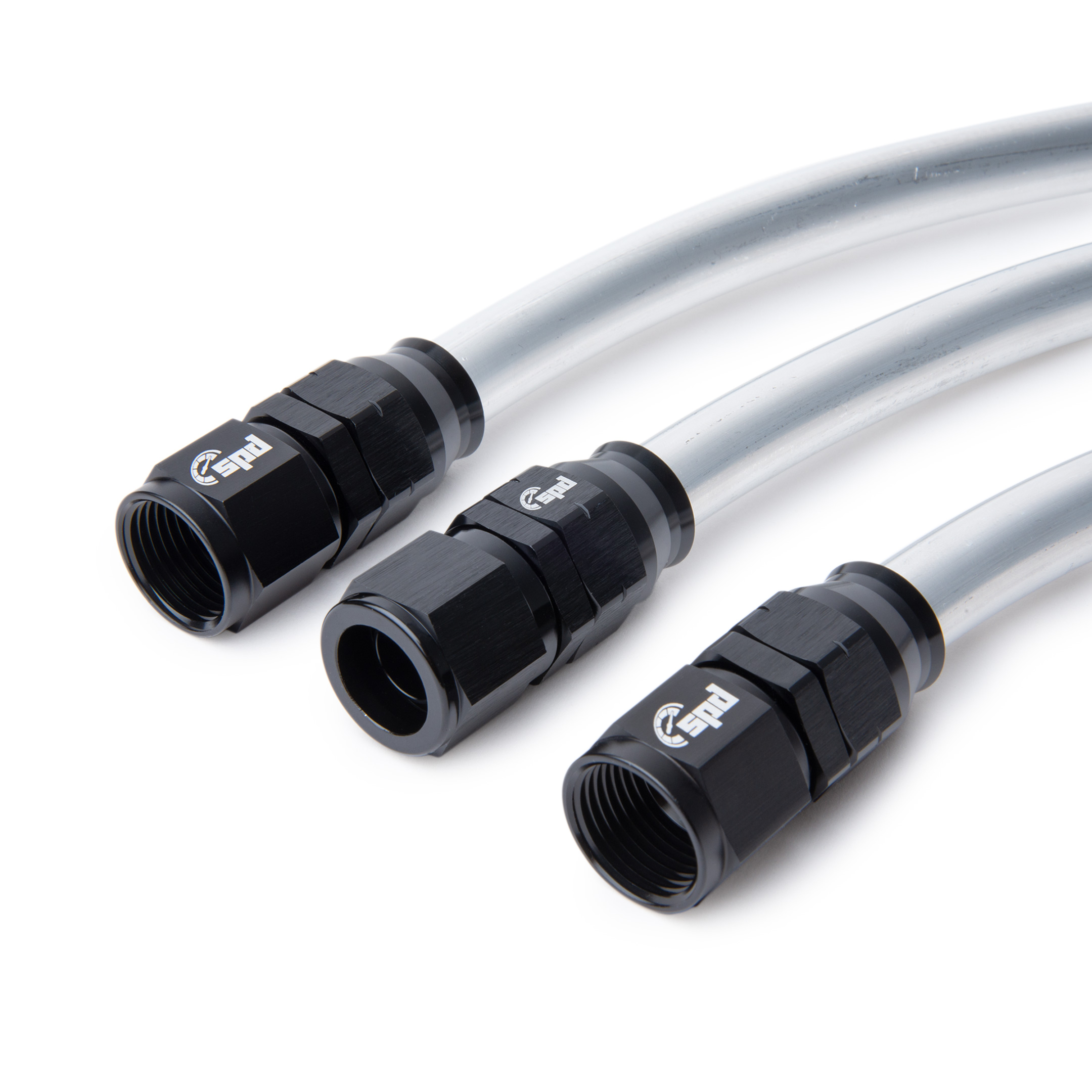

Rörkopplingar för aluminiumrör.
Dessa rörkopplingar är avsedda för ett specifikt aluminiumrör i tumstorlek (AN) som måste stämma perfekt överens då en klämring förs över och komprimeras för att få ett tätt klämförband.
5 ▼
Slutsats om AN-kopplingar
Med hjälp av alla olika AN-kopplingar och slang så kan vi leda bränsle, luft, olja, vatten och bromsvätska från en del till en annan på ett enkelt sätt. Precis som att bygga lego.
Med Slangkopplingar som pressas på slang så kan man med hjälp av AN-adaptrar och svetsanslutningar ansluta denna slangen mot nästan vilken gänga eller material som helst.
