Top-Abstand

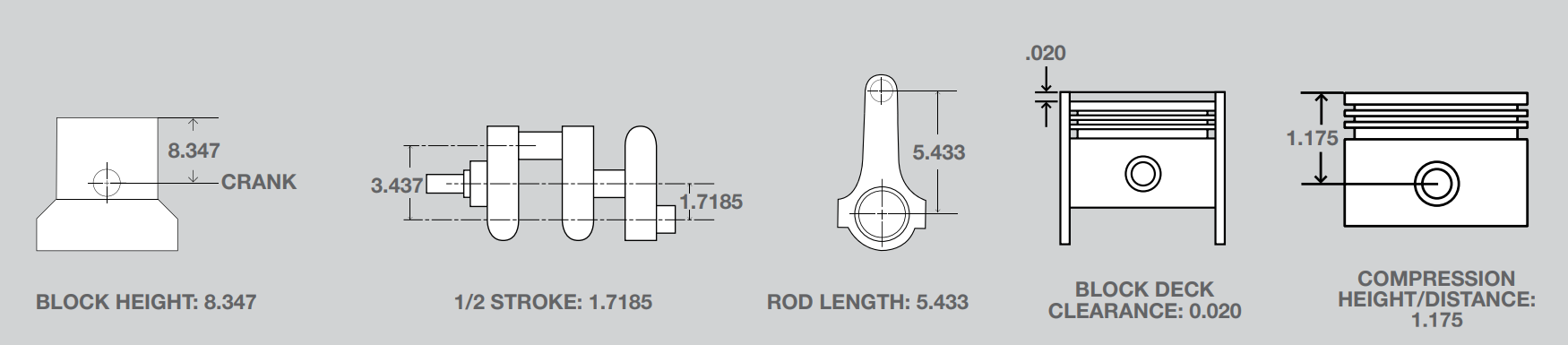

Hier zeigen wir, wie du Folgendes berechnest:
- Blockhöhe
- Hub der Kurbelwelle
- Länge der Pleuelstange
- Kompressionshöhe des Kolbens
- Abstand vom Kolben zur Oberseite des Blocks
- Lade die Berechnungshilfe herunter
Dies ist grundlegende Information zur Auswahl der richtigen Motorbauteile.
Du kannst einfach deine eigenen Werte unten eingeben, um ein Ergebnis zu erhalten. Denke daran, dass kleine Abweichungen in den Maßen später große Abweichungen in der Funktion verursachen können. Sei daher sorgfältig bei der Angabe der richtigen Maße!
Beispielsweise kann ein Block plan geschliffen sein, was in die Berechnungen der Blockhöhe für eine genaue Berechnung einbezogen werden sollte.
1 ▼
Blockhöhe

Blockhöhe berechnen:
(Hub der Kurbelwelle / 2) + Länge der Pleuelstange + Kompressionshöhe des Kolbens + Blockabstand (wenn der Kolben über die Deckhöhe hinausragt, wird dieser Wert anstelle dessen abgezogen, um die Blockhöhe zu erhalten)
2 ▼
Hub der Kurbelwelle

Hub der Kurbelwelle berechnen
Blockhöhe - Kompressionshöhe des Kolbens - Länge der Pleuelstange - Blockabstand (wenn der Kolben über die Deckhöhe hinausragt, wird dieser Wert stattdessen hinzugefügt, um den Hub der Kurbelwelle zu erhalten) = Hälfte des Hubs der Kurbelwelle (x2, um den Hub der Kurbelwelle zu erhalten)
3 ▼
Länge der Pleuelstange

Länge der Pleuelstange berechnen
Blockhöhe - (Hub der Kurbelwelle / 2) - Kompressionshöhe des Kolbens - Blockabstand (wenn der Kolben über die Deckhöhe hinausragt, wird dieser Wert stattdessen hinzugefügt, um den Hub der Kurbelwelle zu erhalten) = Länge der Pleuelstange
4 ▼
Kompressionshöhe des Kolbens

Kompressionshöhe des Kolbens berechnen
Blockhöhe - (Hub der Kurbelwelle / 2) - Länge der Pleuelstange - Blockabstand (wenn der Kolben über die Deckhöhe hinausragt, wird dieser Wert stattdessen hinzugefügt, um den Hub der Kurbelwelle zu erhalten) = Kompressionshöhe des Kolbens
5 ▼
Abstand vom Kolben zur Oberseite des Blocks

Abstand zur Oberseite des Blocks berechnen
Blockhöhe - (Hub der Kurbelwelle / 2) - Länge der Pleuelstange - Kompressionshöhe des Kolbens = Abstand zur Oberseite des Blocks bis zur Oberkante des Blocks
6 ▼
Berechnung herunterladen
Um die oben genannten Informationen einfacher zu berechnen, kannst du unseren Rechner verwenden, der dir direkt die gesuchten Daten liefert.
▼
▼
-
